電子復合開關

     產品介紹

      電子復合開關依據《GB/T29312-2012》標準，既具有無觸點開關過零投切的優點，又具有機械開關功耗極低的優點。該產品與交流接觸器、可控硅或固態繼電器等開關元件相比較，有明顯的技術優勢。主要優點是接到外部控制信號后，通過復合開關內部的控制電路，自動尋找較佳投入（切除）點；保證過零投切，無涌流、觸點不燒結、能耗小、無諧波注入。

      功能特點
      電壓過零投入，電流過零切斷；
      無需外接串聯電抗器，無通斷涌流；
      開關接通后功耗小，不發熱，不用外加散熱片；
      輸入信號與復合開關光電隔離；
      內置控制電源，無需外配電源；
      抗干擾能力強，工作可靠。
      自檢復歸功能,復合開關上電后自動進行自檢并復歸輸出回路（使輸出回路處在斷開狀態）；
      可提供開關投切狀態外部檢測接點（選配）。
      運行中，缺A、B、C任意一相電壓，復合開關自動斷開所投電容器。

      性能參數
      電壓范圍：220V±20％
      控制電容容量：電容≤10kVar×3
      電路功耗：≤2W
      接觸壓降：≤0.05V
      開關耐壓：≥1600V
      環境溫度：-25℃～+55℃
      投入間隔：≤20s
      響應時間：≤100ms
      使用壽命：＞10萬次
      控制信號:DC12V/5mA

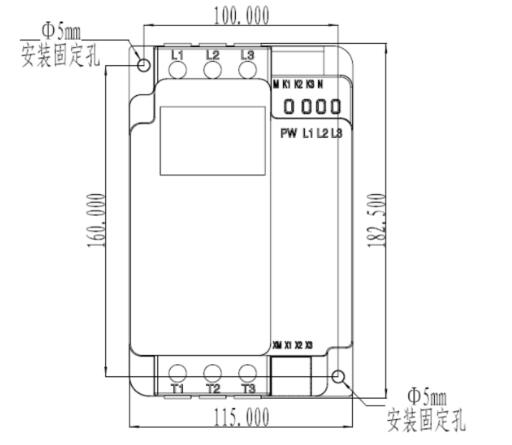

      外形尺寸
      外形尺寸：182.5×115×75mm（較大高度85mm）
      安裝尺寸：160×100(mm)壁掛式

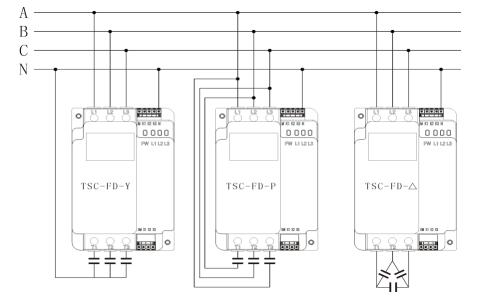

      接線圖示

△型：M接+12V，K3表示低電平觸發控制信號（K1、K2為空），燈L1、L2、L3分別表示A相、B相、C相閉合狀態，燈亮表示內部開關閉合，電容即投入補償；X3為開關反饋檢測端（X1、X2為空）。
      Y型：M接+12V，K1、K2、K3分別表示A相、B相、C相的低電平觸發控制信號，燈L1、L2、L3分別表示A相、B相、C相閉合狀態，燈亮表示內部開關閉合，電容即投入補償；X1、X2、X3分別為A、B、C相的開關反饋檢測端。
      P型：M接+12V，K1、K2、K3分別表示AB相間、BC相間、CA相間的低電平觸發控制信號，燈L1、L2、L3分別表示AB相間、BC相間、CA相間閉合狀態，燈亮表示內部開關閉合，電容即投入補償；X1、X2、X3分別為AB相間、BC相間、CA相間的開關反饋檢測端。
      PW表示電源，燈亮表示有電源供電，燈滅表示沒有電源供電。
      XM表示開關反饋輸出接點的公共端。
